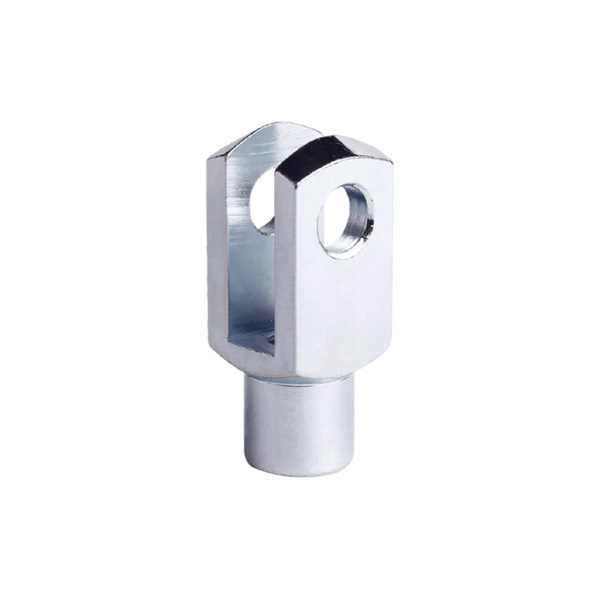

No projeto mecânico, alguns componentes aparentemente insignificantes podem poupar muitos problemas ou criar dores de cabeça intermináveis ​​se forem mal escolhidos. Manilhas com eixo giratório enquadram-se na primeira categoria. Eles são comumente encontrados em extremidades de hastes de cilindros, terminais de cabos de aço, articulações de direção e inúmeros outros locais onde a transmissão de carga e a articulação são necessárias.

À primeira vista, muitos o confundem com uma manilha padrão. Mas a frase "com eixo giratório" é precisamente o que o diferencia – e o que o torna um verdadeiro solucionador de problemas em aplicações do mundo real.

Que problema isso realmente resolve?

Uma manilha de eixo fixo padrão requer alinhamento perfeito entre as duas orelhas do garfo e o componente correspondente. Se eles não forem exatamente coaxiais, o pino não passará ou ficará preso durante a operação, criando atrito e tensão. Em condições de campo adversas, pequenos desvios de instalação são quase inevitáveis. A abordagem tradicional é martelar o pino ou adicionar calços para forçar o alinhamento – mas isso introduz tensões internas adicionais e acelera o desgaste prematuro.

Manilhas com eixo giratório resolver esse problema no nível do design. O eixo não está travado em uma posição fixa; ele foi projetado para girar de forma independente dentro do garfo. Esta simples mudança oferece dois benefícios tangíveis:

Primeiro, instalação mais fácil. Ao usar este tipo de manilha, você não precisa mais ajustar com precisão a posição radial do componente conectado. O eixo giratório acomodará automaticamente pequenos desalinhamentos angulares. Em espaços de montagem apertados ou durante cenários de substituição rápida, esta conveniência é especialmente valiosa.

Segundo, compensação por desvios de movimento. Durante a operação da máquina, os eixos ou alavancas podem sofrer pequenos desvios coaxiais devido à deflexão induzida pela carga, tolerâncias de fabricação ou expansão térmica. Uma ligação rígida traduz estes desvios em tensões internas que fadigam os componentes ao longo do tempo. As manilhas com eixo giratório, entretanto, absorvem e compensam esses movimentos axiais e radiais por meio da rotação independente do eixo, permitindo que toda a articulação opere de maneira mais suave e com desgaste reduzido.

O que procurar ao selecionar um?

Ao escolher uma manilha com eixo giratório, os dois fatores mais críticos são o material e as dimensões.

O material determina diretamente a vida útil, especialmente em ambientes agressivos. A opção mais comum é o aço zincado, que oferece um bom equilíbrio entre custo e desempenho para condições internas ou levemente úmidas. Mas se a sua aplicação for ao ar livre, perto da costa ou exposta a agentes químicos, você precisa pensar com mais cuidado.

De acordo com as diretrizes de resistência à corrosão da indústria, em ambientes com névoa salina, o aço carbono zincado comum pode apresentar ferrugem significativa dentro de seis meses. Em contraste, o aço inoxidável 316 oferece várias vezes mais resistência à névoa salina. Embora o custo inicial seja mais alto, ele elimina substituições frequentes e tempos de inatividade não planejados. Para ambientes extremamente agressivos — como aqueles que envolvem meios ácidos — talvez seja necessário considerar aço inoxidável duplex ou ligas especiais.

As dimensões são igualmente importantes. A maioria dos produtos nesta categoria segue o padrão DIN 71752, com parâmetros importantes incluindo tamanho da rosca (por exemplo, M5, M6, M10, M12), largura do garfo e diâmetro do eixo. Ao selecionar, você deve combinar o tamanho da rosca com sua biela e verificar a capacidade de carga estática. Por exemplo, uma manilha com classificação M6 normalmente oferece uma capacidade de carga estática de aproximadamente 2.400 N, enquanto uma versão M10 pode suportar até cerca de 6.000 N.

Dicas de instalação e manutenção

Quando você recebe o produto, ele geralmente vem em uma das duas configurações:

• Somente corpo do garfo (com o eixo giratório pré-instalado) — você precisará adquirir um pino separado (comumente chamado de tipo KL ou SL).

• Conjunto completo — incluindo o pino e um anel de retenção/retentor de travamento. O pino tipo SL normalmente apresenta um anel elástico para liberação rápida sem ferramentas, o que é especialmente conveniente durante a manutenção.

Após a instalação, não negligencie a etapa mais crítica: a lubrificação. Os fabricantes recomendam universalmente a aplicação de graxa em todas as peças móveis e superfícies de contato durante a montagem. Para conjuntos rotativos de aço inoxidável, é essencial a aplicação regular de graxa à base de lítio com aditivos de alta pressão. Isso evita escoriações e gripagens sob cargas pesadas – um modo de falha que pode travar totalmente a junta.

Manilhas com eixo giratório são um produto maduro e bem otimizado, projetado para resolver desafios reais de instalação e compensação de movimento. Na próxima vez que você estiver trabalhando em um sistema de ligação, lidando com espaços confinados ou enfrentando problemas de desalinhamento que seriam caros para serem usinados, considere este componente. A escolha do material e do tamanho corretos tornará seu equipamento mais confiável, reduzirá a frequência de manutenção e, por fim, diminuirá seu custo total de propriedade.
