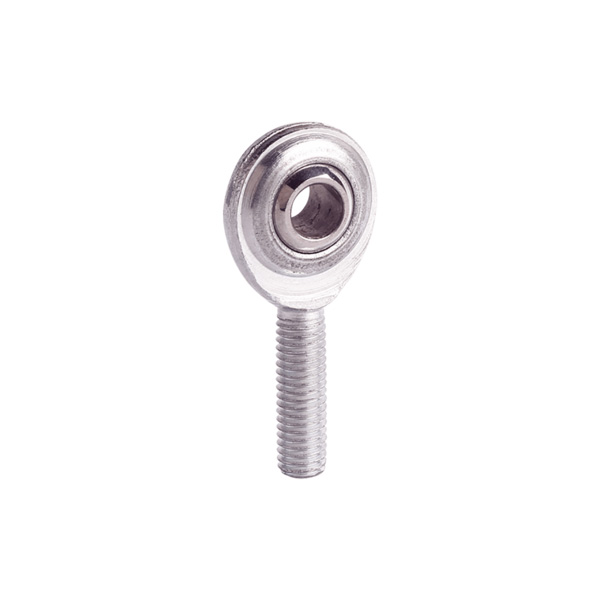

O que faz com que as extremidades de rótula livres de manutenção SA-PK se destaquem entre os produtos globais de rolamentos de extremidade de rótula?

Resumo

Os componentes de transmissão industrial determinam a estabilidade geral e o custo de manutenção de equipamentos mecânicos completos, eTerminais de haste isentos de manutenção SA-PKsubstituíram gradualmente os terminais de rótula lubrificados tradicionais na maioria dos cenários industriais de carga pesada na última década. Este conteúdo compara sistematicamente o projeto estrutural, a configuração da matéria-prima, o desempenho da carga e os limites de aplicação prática dos principais produtos terminais de rótula na Europa, Ásia e América do Norte, concentrando-se nas principais vantagens competitivas desta série clássica autolubrificante, classificando parâmetros de dimensão padrão, esquemas de transformação personalizados e sugestões comuns de solução de problemas para engenheiros de aquisição de equipamentos e projetistas mecânicos. Ele também classifica diferentes regras de personalização de rosca, incluindo passo fino e transformação de rosca esquerda, fornecendo dados de referência mensuráveis ​​para seleção de modelos em equipamentos de automação, veículos de engenharia e máquinas agrícolas.

Índice

• 1. Inovação estrutural central por trás dos rolamentos de extremidade de haste autolubrificantes premium
• 2. Especificações técnicas de correspondência de matérias-primas e tratamento de superfície
• 3. Tabela completa de dimensões padrão e parâmetros de carga da série SA-PK
• 4. Regras de personalização de rosca: Versão FG de passo fino e canhoto explicada
• 5. Principais cenários de aplicação industrial e dicas práticas de instalação
• 6. Perguntas frequentes de compradores mecânicos globais (módulo FAQ)
• 7. Conselhos sobre seleção de fornecedores e sugestões de referência de aquisição final

1.1 Projeto de núcleo autolubrificante composto de PTFE integrado

O núcleo autolubrificante vem de um revestimento composto de PTFE colado uniformemente na superfície interna da pista externa, substituindo o design tradicional da ranhura de armazenamento de graxa exigido pelas extremidades de haste comuns. Os terminais de rótula convencionais do tipo aberto necessitam de enchimento periódico com graxa a cada 200 a 300 horas de trabalho para reduzir o atrito esférico; Paradas frequentes para lubrificação não apenas reduzem a taxa operacional efetiva do equipamento, mas também trazem custos adicionais de mão de obra para as equipes de manutenção da fábrica, especialmente para linhas de produção automatizadas em grande escala que funcionam continuamente 24 horas por dia. A camada composta de PTFE incorporada realiza a lubrificação sólida desde a inicialização do componente até o desmantelamento do serviço, com o lubrificante sólido separando-se lentamente do substrato composto sob atrito deslizante contínuo para formar uma película de óleo estável entre a esfera de aço e o revestimento externo, portanto, nenhuma graxa suplementar ou manutenção regular é necessária durante todo o ciclo de serviço das peças do rolamento.

1.2 Estrutura de montagem otimizada para reduzir a taxa de falhas do equipamento

Outra vantagem estrutural reside no projeto simplificado de instalação e desmontagem, otimizado para trabalhos de montagem no local. A configuração de rosca macho padrão corresponde diretamente aos furos de rosca métrica padrão na biela, sem necessidade de conector intermediário extra ou luva de transição para instalação. Essa simplificação estrutural ajuda os projetistas mecânicos a reduzir a quantidade total de fixadores auxiliares no mecanismo de transmissão, reduzindo ainda mais os pontos gerais de falha do equipamento e, posteriormente, a pressão de estoque de peças sobressalentes para o departamento de manutenção pós-venda. Estatísticas de instituições globais de pesquisa da indústria de rolamentos indicam que equipamentos equipados com extremidades de rótula autolubrificantes prensadas integradas podem reduzir a probabilidade de falha mecânica em juntas articuladas em mais de 38% em comparação com modelos que usam rolamentos de extremidade de haste bipartidos comuns, especialmente para máquinas de construção externas expostas a poeira, água lamacenta e alternância de temperatura durante todo o ano.

1.3 Opções de processamento duplo para demandas de carga diversificadas

Além da estrutura básica da caixa de prensagem, os fabricantes podem alternar entre o processamento de forjamento de peças brutas e o processamento de torneamento de precisão de peças brutas de acordo com os requisitos de carga de trabalho do cliente. A carcaça forjada apresenta melhor densidade estrutural geral e capacidade anti-impacto, aplicável para máquinas de engenharia de carga pesada e equipamentos de mineração; a caixa torneada de precisão possui maior precisão de controle de tolerância dimensional, adequada para pequenos equipamentos de teste de automação de precisão e juntas de transmissão de braço mecânico inteligente médico. Este esquema duplo opcional de processamento de blanks expande a faixa de carga aplicável do produto, desde microcarga leve até carga industrial pesada, cobrindo demandas personalizadas diversificadas de diferentes indústrias downstream em todo o mundo.

2.1 Padrão Central de Classificação de Matérias-Primas

A esfera de aço esférica interna usa aço para rolamento GCr15 como matéria-prima padrão, o aço para rolamento mais amplamente utilizado na indústria global de fabricação de rolamentos deslizantes com estrutura metalúrgica estável e excelente resistência à compressão após tratamento térmico preciso de têmpera e revenido. De acordo com os requisitos personalizados de clientes estrangeiros, a esfera de aço pode escolher embarcações de superfície com cromagem dura para aumentar a dureza da superfície e o desempenho anticorrosivo, ou atualizar para a esfera de aço inoxidável 440C para equipamentos oceânicos que trabalham em ambientes costeiros com alta névoa salina. Para equipamentos especiais de processamento de alimentos e produção farmacêutica com requisitos rigorosos de saneamento, todo o conjunto do rolamento pode ser totalmente atualizado para graus de aço inoxidável, incluindo 304.303 ou 316, após a passivação da superfície substituir o revestimento de zinco para atender aos padrões de produção antiferrugem e não poluição de qualidade alimentar.

2.2 Vantagem do material de revestimento composto de PTFE

O revestimento composto de PTFE autolubrificante do núcleo é composto por politetrafluoroetileno e pó metálico por meio de tecnologia composta de laminação de alta temperatura, firmemente preso à parede interna do alojamento externo sem descascar sob repetidos movimentos e fricção de rotação. Diferente do filme fino de PTFE de camada única que cai facilmente sob alta carga, o material compósito combina a alta resistência à compressão da base metálica e o coeficiente de atrito ultrabaixo do PTFE, equilibrando simultaneamente a capacidade de carga e o desempenho autolubrificante. Dados de testes de desgaste de laboratório mostram que as extremidades das rótulas revestidas com composto de PTFE mantêm o coeficiente de atrito estável abaixo de 0,12 sob condições de trabalho de balanço alternativo contínuo, muito superior à bucha tradicional contendo óleo à base de cobre, com coeficiente de atrito flutuando acima de 0,25 após o esgotamento do óleo.

3.1 Princípio de Referência de Seleção de Carga

O valor da carga dinâmica refere-se à carga alternada máxima permitida sob condições de trabalho de balanço alternativo de longo prazo, enquanto a carga estática representa a carga limite final sob compressão estática sem deformação permanente da estrutura do rolamento. Quando os clientes selecionam especificações para o projeto do equipamento, recomenda-se reservar mais de 30% de margem de segurança de carga com base na carga de pico de trabalho real, evitando operação de sobrecarga prolongada, acelerando a abrasão prematura do revestimento composto de PTFE e encurtando a vida útil geral dos componentes articulados.

4.1 Especificação personalizada da rosca esquerda

A variante de rosca esquerda adiciona a letra L como sufixo atrás do número de peça original, exemplo de marcação típico SAL8PK significa versão de rosca esquerda com base na especificação SA8PK original, todos os parâmetros de dimensão externa do alojamento, esfera e revestimento mantêm-se totalmente consistentes com o padrão SA8PK, exceto a direção de rotação da rosca interna e externa. As extremidades da haste de rosca esquerda são usadas principalmente no conjunto de haste de tração oposto emparelhado do mecanismo de direção de veículos de engenharia, dois grupos de extremidades de haste de rosca esquerda e direita cooperam para realizar o ajuste rápido do comprimento da haste de tração sem desmontar o conjunto de conexão completo, melhorando significativamente a eficiência de depuração do pessoal de manutenção pós-venda durante a revisão do equipamento.

4.2 Escopo de aplicação da rosca de passo fino FG

O sufixo FG representa o modelo personalizado de rosca de passo fino, conforme mostrado na tabela de parâmetros SA18 PKFG e SA20 PKFG, a mudança do núcleo reside no parâmetro de passo de rosca enquanto todas as dimensões do contorno e dados de carga permanecem inalterados em relação à especificação padrão original. Por exemplo, o padrão SA18PK corresponde à rosca grossa M18×2,5, a variante de passo fino correspondente SA18PKFG muda para rosca fina M18×1,5; passo de rosca menor traz maior precisão de ajuste para o comprimento da haste de tração, amplamente utilizado em equipamentos de calibração de instrumentos de precisão, mecanismo de microajuste de máquinas-ferramenta de controle numérico e dispositivo de produção de automação inteligente.

5.1 Análise da indústria de três aplicativos principais

Primeiro, a indústria de manufatura automatizada, incluindo acessórios de automação CNC, junta de braço robótico industrial e mecanismo de ajuste de tensão da linha transportadora, é o maior campo de consumo downstream de especificações de pequeno e médio porte SA5PK ~ SA16PK. Esses equipamentos funcionam continuamente por muito tempo em oficinas internas de temperatura constante com baixa concentração de poeira e carga alternada média, a propriedade autolubrificante elimina a manutenção regular de desligamento, ajudando a linha de produção automatizada a manter um cronograma de produção ininterrupto durante todo o ano. Muitos fabricantes de equipamentos de automação nacionais e estrangeiros listaram esta série como parte padrão da montagem de ligação inteligente de nova geração para reduzir os custos posteriores de manutenção operacional do equipamento em mais de 40%.

Em segundo lugar, o campo de máquinas de construção e máquinas agrícolas seleciona principalmente especificações de grande porte SA18PK ~ SA25PKFG para haste de tração de direção, junta articulada de cilindro hidráulico e parte de conexão de suspensão de carregadeira, escavadeira e trator grande. Esse equipamento funciona ao ar livre durante todo o ano, enfrentando areia, lama, água da chuva e flutuações drásticas de temperatura ambiente de menos 20 ℃ a mais de 50 ℃, o revestimento externo zincado e o revestimento autolubrificante de PTFE resistem conjuntamente à erosão ambiental severa externa, evitando bloqueios freqüentes de rolamentos e falhas por abrasão causadas pela lama que invade o par de fricção interna. No mercado de manutenção de máquinas agrícolas rurais, muitas oficinas optam por atualizar as extremidades das hastes lubrificadas originais para este produto autolubrificante para reduzir a carga de trabalho anual de manutenção pós-venda de veículos agrícolas, obviamente.

Terceiro, novos equipamentos de energia, equipamentos de despoeiramento de proteção ambiental e mecanismo de transmissão de leme de navio de pequena escala oceânica adotam variante personalizada de aço inoxidável para adaptar alta umidade, névoa salina e ambiente de trabalho de gás corrosivo, a configuração geral de aço inoxidável 316 evita completamente a falha de ferrugem sob atmosfera úmida e corrosiva de longa data, estendendo significativamente o ciclo de substituição de peças sobressalentes do equipamento.

Principais dicas práticas de orientação para instalação

1. Limpe completamente a rosca interna do furo correspondente da haste de tração antes de aparafusar a rosca da extremidade da haste para evitar arranhões na superfície da rosca durante a montagem.
2. Controle o torque de aparafusamento dentro da faixa razoável de acordo com a especificação da rosca; o torque excessivo deformará o alojamento externo e danificará o revestimento interno de PTFE
3. Reserve 3 a 5 graus de margem de giro livre na junta articulada após a instalação para evitar falhas presas causadas pela superposição de tolerância dimensional da instalação

7.1 Principais Padrões de Inspeção para Auditoria do Fabricante

Primeiro, priorize os fabricantes com oficina de produção própria completa, incluindo processamento de forjamento/torneamento, tratamento de superfície de galvanoplastia e laboratório de teste de carga de produto acabado; esses fornecedores de produção integrada podem controlar a qualidade de cada link de produção de forma independente, evitando efetivamente a terceirização do processamento, levando à flutuação instável da qualidade do lote de rolamentos acabados. Muitas pequenas empresas comerciais sem oficina de produção obtêm produtos de pequenas oficinas dispersas, incapazes de unificar o padrão de matéria-prima e os parâmetros técnicos, muitas vezes causam qualidade inconsistente de diferentes lotes de entrega.

Em segundo lugar, exigir que os fornecedores forneçam relatório de teste de carga de terceiros e certificado de inspeção de matéria-prima antes do pedido formal em massa. Os fabricantes qualificados podem emitir o documento de certificação de material correspondente que corresponda aos produtos de entrega em lote para garantir a conformidade do produto com o padrão internacional da indústria de rolamento de extremidade de rótula. Para clientes estrangeiros que importam para os mercados da UE e da América do Norte, confirme se os produtos atendem aos padrões locais de revestimento de proteção ambiental para evitar o risco de detenção no desembaraço aduaneiro causado por composição de galvanoplastia de superfície não qualificada.

Terceiro, confirme a política de suporte técnico pós-venda, incluindo ciclo de resposta de modificação de desenho personalizado, regulamento de substituição de produto defeituoso e canal de consulta técnica pós-venda no exterior. Excelentes fabricantes fornecem serviço gratuito de consulta de parâmetros técnicos para projetistas de equipamentos durante a fase de seleção do modelo de pré-encomenda, ajudando os clientes a completar cálculos precisos de correspondência de especificações para reduzir a perda de aquisição de modelos errados.
