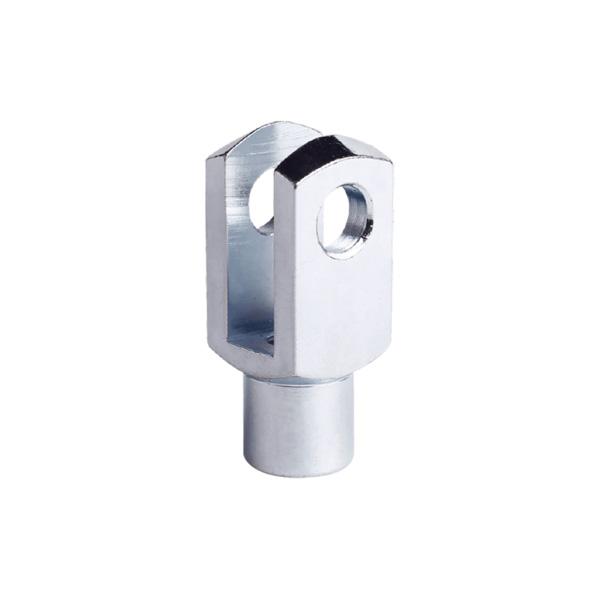

Manilhas DIN71752 DIN ISO8140 CETOP

A série FK é nossa linha padrão de manilhas métricas, também conhecidas como garfo e extremidades de garfo. Além da nossa linha de catálogo, produzimos milhares de manilhas especiais para atender às aplicações individuais dos clientes; portanto, consulte qualquer item não mostrado. Conjuntos de manilha de aço inoxidável também estão disponíveis. você pode ter a certeza de comprar Clevises DIN71752 DIN ISO8140 CETOP de nossa fábrica.
Articulações de manilha ou montagem de manilha com pinos, parafusos ou anéis de retenção estão disponíveis conforme necessário.
Adequado para cilindros pneumáticos, molas a gás, cabos

Enviar consulta

Descrição do produto

Número da peça	Dimensões																Peso
	d₁ H₉	g ±0,5	a₁ h₁₁	a₂ +0,30 -0,16	b₁ B₁₃	b₂ Adm. Variação		d₂ Linha normal Linha fina		d₃ 0,3	f ±0,2	l₁ ±0,5	l₂ Adm. Variação		l₃ ±0,2	r	Kg≈
FK 4X8	4	8	8	8	4	4	B13	M4X0,7		8	0.5	21	16	±0,3	6.0	0.5	0.005
FK 4X16	4	16	8	8	4	4	B13	M4X0,7		8	0.5	29	24	±0,3	6.0	0.5	0.007
FC 5X10	5	10	10	10	5	5	B13	M5X0.8		9	0.5	26	20	±0,3	7.5	0.5	0.009
FK 5X20	5	20	10	10	5	5	B13	M5X0.8		9	0.5	36	30	±0,3	7.5	0.5	0.013
FK 6X12	6	12	12	12	6	6	B13	M6X1		10	0.5	31	24	±0,3	9.0	0.5	0.015
FK 6X24	6	24	12	12	6	6	B13	M6X1		10	0.5	43	36	solo 0,4	9.0	0.5	0.021
FK 8X16	8	16	16	16	8	8	B13	M8X1.25		14	0.5	42	32	±0,4	12.0	0.5	0.037
FK 8X16 FG	8	16	16	16	8	8	B13		M8X1	14	0.5	42	32	±0,4	12.0	0.5	0.037
FK 8X32	8	32	16	16	8	8	B13	M8X1.25		14	0.5	58	48	±0,4	12.0	0.5	0.054
FK 8X32 FG	8	32	16	16	8	8	B13		M8X1	14	0.5	58	48	±0,4	12.0	0.5	0.054
FK 10X20	10	20	20	20	10	10	B13	M10X1.5		18	0.5	52	40	±0,4	15.0	0.5	0.074
FK 10X20 FG	10	20	20	20	10	10	B13		M10X1,25	18	0.5	52	40	±0,4	15.0	0.5	0.074
FK 10X40	10	40	20	20	10	10	+0,7 +0,15	M10X1.5		18	0.5	72	60	±0,4	15.0	0.5	0.116
FK 10X40 FG	10	40	20	20	10	10	+0,7 +0,15		M10X1,25	18	0.5	72	60	±0,4	15.0	0.5	0.116
FK 12X24	12	24	24	24	12	12	+0,7 +0,15	M12X1,75		20	0.5	62	48	±0,4	18.0	0.5	0.121
FK 12X24 FG	12	24	24	24	12	12	+0,7 +0,15		M12X1,25	20	0.5	62	48	±0,4	18.0	0.5	0.121
FK 12X48	12	48	24	24	12	12	+0,7 +0,15	M12X1,75		20	0.5	86	72	±0,4	18.0	0.5	0.175
FK 12X48 FG	12	48	24	24	12	12	+0,7 +0,15		M12X1,25	20	0.5	86	72	±0,4	18.0	0.5	0.175
FK 14X28	14	28	27	27	14	14	+0,7 +0,15	M14X2		24	1.0	72	56	±0,4	22.5	1.0	0.178
FK 14X28 FG	14	28	27	27	14	14	+0,7 +0,15		M14X1.5	24	1.0	72	56	±0,4	22.5	1.0	0.178
FK 14X56	14	56	27	27	14	14	+0,7 +0,15	M14X2		24	1.0	101	85	±0,4	22.5	1.0	0.258
FK 14X56 FG	14	56	27	27	14	14	+0,7 +0,15		M14X1.5	24	1.0	101	85	±0,4	22.5	1.0	0.258
FK 16X32	16	32	32	32	16	16	+0,7 +0,15	M16X2		26	1.0	83	64	±0,4	24.0	1.0	0.282
FK 16X32 FG	16	32	32	32	16	16	+0,7 +0,15		M16X1.5	26	1.0	83	64	0,4	24.0	1.0	0.282
FK 16X64	16	64	32	32	16	16	+0,7 +0,15	M16X2		26	1.0	115	96	±0,4	24.0	1.0	0.411
FK 16X64 FG	16	64	32	32	16	16	+0,7 +0,15		M16X1.5	26	1.0	115	96	±0,4	24.0	1.0	0.411
FK 18X36	18	36	36	36	18	18	+0,7 +0,15	M18X2.5		30	1.0	94	72	±0,4	27.0	1.5	0.39
FK 18X36 FG	18	36	36	36	18	18	+0,7 +0,15		M18X1.5	30	1.0	94	72	±0,4	27.0	1.5	0.39
FK 20X40	20	40	40	40	20	20	+0,7 +0,15	M20X2,5		34	1.0	105	80	±0,4	30.0	1.5	0.55
FK 20X40 FG	20	40	40	40	20	20	+0,7 +0,15		M20X1.5	34	1.0	105	80	±0,4	30.0	1.5	0.55
FK 20X80	20	80	40	40	20	20	+0,7 +0,15	M20X2,5		34	1.0	145	120	±0,4	30.0	1.5	0.80
FK 20X80 FG	20	80	40	40	20	20	+0,7 +0,15		M20X1.5	34	1.0	145	120	±0,4	30.0	1.5	0.80
FK 25X50	25	50	50	50	25	25	+0,7 +0,15	M24X3		42	1.5	132	100	±0,4	36.0	1.5	1.10
FK 25X50 FG	25	50	50	50	25	25	+0,7 +0,15		M24X2	42	1.5	132	100	±0,4	36.0	1.5	1.10
FK 28X56	28	56	55	55	28	28	+0,7 +0,15	M27X3		48	1.5	148	112	±0,4	40.0	2.0	1.50
FK 28X56 FG	28	56	55	55	28	28	+0,7 +0,15		M27X2	48	1.5	148	112	±0,4	40.0	2.0	1.50
FK 30X54 FG	30	54	55	55	30	30	+0,7 +0,15		M27X2	48	1.5	148	110	±0,4	40.0	2.0	1.44
FK 30X60	30	60	60	60	30	30	+0,7 +0,15	M30X3,5		52	1.5	160	120	±0,4	42.0	2.0	1.97
FK 30X60 FG	30	60	60	60	30	30	+0,7 +0,15		M30X2	52	1.5	160	120	±0,4	42.0	2.0	1.97
FK 35X54 FG	35	54	70	70	35	35	+0,7 +0,15		M36X2	60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 35X72	35	72	70	70	35	35	+0,7 +0,15	M36X4		60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 35X72 FG	35	72	70	70	35	35	+0,7 +0,15		M36X2	60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 36X72	35	72	70	70	36	36	+0,7 +0,15	M36X4		60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 36X72 FG	35	72	70	70	36	36	+0,7 +0,15		M36X2	60	2.0	188	144	±0,4	54.0	3.0	2.93
FK 40X84 FG	40	84	85	85	40	40	+0,7 +0,15		M42X2	70	3.0	232	168	±0,4	63.5	5.0	5.64
FK 42X84	42	84	85	85	42	42	+0,7 +0,15	M42X4.5		70	3.0	232	168	±0,4	63.5	5.0	5.34
FK 42X84 FG	42	84	85	85	42	42	+0,7 +0,15		M42X2	70	3.0	232	168	±0,4	63.5	5.0	5.34
FK 50X96	50	96	96	96	50	50	+0,7 +0,15	M48X5		82	3.0	265	192	±0,4	73.0	5.0	7.86
FK 50X96 FG	50	96	96	96	50	50	+0,7 +0,15		M48X2	82	3.0	265	192	±0,4	73.0	5.0	7.86

Código da rosca: rosca fina – FG, rosca canhota – LH, rosca fina e canhota – FGLH.

Tratamentos de materiais e superfícies:

1) Aço de baixo carbono Q235A; Revestido com óleo à prova de ferrugem, zincagem ou niquelagem.

2) Alternativa em aço inoxidável 304, aço inoxidável 303, aço inoxidável 316; Passivação de superfície.

3) Alumínio alternativo 6061; Limpeza de superfície ou acabamento anodizado.

4) Aço médio carbono alternativo 45; Revestido com óleo à prova de ferrugem, zincagem ou niquelagem.

Ningbo Dongzhou Transmission Co., ltd está bem equipada com mais de 300 todos os tipos de equipamentos de usinagem de precisão e instrumentos de teste profissionais. Ningbo Dongzhou Transmission Co., ltd é líder em fabricantes de manilhas DIN71752 e fornecedores de manilhas tipo FK DIN71752 / DIN ISO8140 / CETOP M4-M48 especializados na fabricação de peças de reposição mecânicas, peças de máquinas agrícolas e peças automotivas como manilhas, parafusos, clipes, extremidades de haste, Rolamento liso esférico radial, juntas esféricas e assim por diante. Produtos não padronizados podem ser projetados e colocados em produção de acordo com amostras ou desenhos. As manilhas da série FK fabricadas na fábrica DIN71752 / DIN ISO8140 / CETOP M4-M48 são bem-vindas em mercados nacionais e estrangeiros, como EUA, Europa, Oriente Médio, Sudeste Asiático, etc.

Clevises DIN71752 DIN ISO8140 CETOP
