Rolamentos autocompensadores de deslizamento radiais: a solução de rolamento autocompensador para aplicações pesadas

Em muitos sistemas mecânicos, os eixos e os componentes de conexão nem sempre operam em perfeito alinhamento. Pequenos erros de instalação, deformação estrutural ou alterações de carga podem criar tensão adicional nos rolamentos comuns.

É aqui queRolamentos lisos esféricos radiaistornar-se valioso. Ao contrário dos rolamentos convencionais que dependem de esferas ou rolos, os rolamentos autocompensadores de deslizamento usam uma estrutura de contato deslizante que permite o movimento angular enquanto suporta cargas radiais.

Desde máquinas de construção e sistemas automotivos até equipamentos industriais e dispositivos de automação, esses rolamentos ajudam a melhorar a flexibilidade mecânica, reduzir a concentração de tensões e manter a operação estável sob condições desafiadoras.

O que são rolamentos autocompensadores radiais lisos?

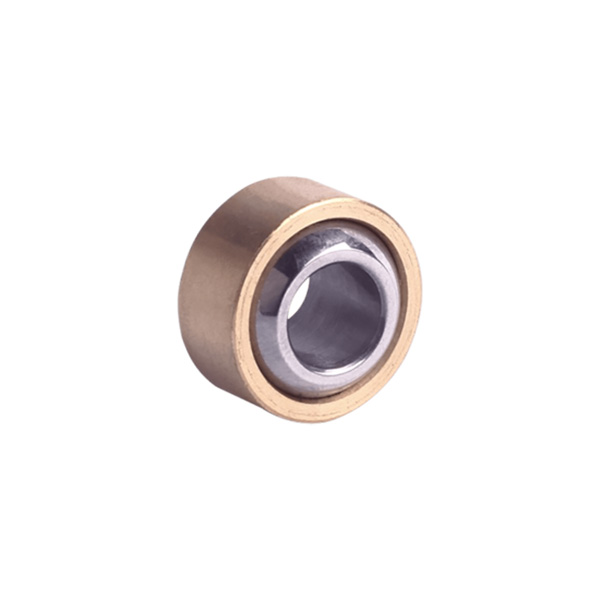

Um rolamento liso esférico radial é um tipo de rolamento liso projetado principalmente para suportar cargas radiais, permitindo movimento rotacional e desalinhamento angular entre os componentes conectados.

A estrutura básica geralmente consiste em:

Um anel externo com uma superfície interna esférica

Um anel interno com uma superfície externa esférica

Uma superfície de contato deslizante entre os dois anéis

O design esférico permite que o anel interno se incline dentro do anel externo, tornando o rolamento adequado para aplicações onde podem ocorrer alterações de alinhamento.

Como funcionam os rolamentos autocompensadores de deslizamento?

Ao contrário dos rolamentos de esferas, os rolamentos autocompensadores de deslizamento não utilizam elementos rolantes.

O seu funcionamento depende do movimento de deslizamento entre duas superfícies curvas.

Quando o eixo se move:

O anel interno gira ou inclina dentro do anel externo.

A superfície de contato esférica distribui a carga.

O rolamento compensa o desalinhamento angular.

Este design proporciona um movimento suave mesmo quando os componentes conectados não estão perfeitamente alinhados.

Por que os rolamentos lisos esféricos radiais são diferentes dos rolamentos tradicionais?

Os rolamentos tradicionais são excelentes para rotação em alta velocidade, mas apresentam limitações ao lidar com:

Desalinhamento

Movimento oscilante

Cargas de impacto pesado

Espaço de instalação limitado

As rótulas esféricas são projetadas para situações onde a flexibilidade e a capacidade de carga são mais importantes do que a velocidade de rotação extremamente alta.

Por que os rolamentos autocompensadores de deslizamento nem sempre precisam de elementos rolantes?

Muitas pessoas associam rolamentos a esferas ou rolos de aço. No entanto, os rolamentos deslizantes existem há muito mais tempo do que os rolamentos modernos.

A razão pela qual as rótulas autocompensadoras continuam amplamente utilizadas hoje é simples:

Em algumas aplicações, o deslizamento controlado é mais confiável do que o rolamento.

Por exemplo:

Cilindros hidráulicos

Sistemas de suspensão

Juntas de equipamentos de construção

Esses sistemas frequentemente experimentam movimentos oscilantes repetidos em vez de rotação contínua. Os elementos rolantes nem sempre são a melhor solução porque o ângulo de movimento é limitado e as cargas podem ser muito elevadas.

Principais tipos de rolamentos autocompensadores radiais lisos

1. Rolamentos autocompensadores de aço sobre aço

Este design tradicional utiliza superfícies de contato de aço.

Vantagens:

Alta capacidade de carga

Adequado para aplicações pesadas

Pode suportar cargas de choque

Aplicações típicas:

Máquinas de construção

Equipamento agrícola

Mecanismos industriais

No entanto, geralmente é necessária lubrificação regular.

2. Rolamentos autocompensadores de manutenção isentos de manutenção

Esses rolamentos utilizam materiais deslizantes especiais, como:

Camadas compostas de PTFE

Materiais reforçados com fibra

Revestimentos autolubrificantes

Vantagens:

Manutenção reduzida

Não é necessária lubrificação frequente

Adequado para ambientes operacionais mais limpos

3. Rolamentos esféricos do tipo extremidade da haste

Eles combinam um rolamento autocompensador de deslizamento com uma caixa roscada.

Aplicações comuns:

Sistemas de controle

Mecanismos de direção

Articulações ajustáveis

Principais características de desempenho

Alta capacidade de carga

Como a área de contato é maior do que muitos projetos de rolamentos, as rótulas esféricas podem suportar forças radiais pesadas.

Eles são frequentemente usados ​​​​quando o equipamento experimenta:

Pressão forte

Carregamento de choque

Movimento repetido

Capacidade de auto-alinhamento

Uma das maiores vantagens é a capacidade de compensar o desalinhamento angular.

Isso ajuda a reduzir:

Carregamento irregular

Estresse de borda

Desgaste prematuro

Adequado para movimento oscilante

Muitas máquinas não requerem rotação contínua.

Os exemplos incluem:

Cilindros hidráulicos movendo-se para frente e para trás

Articulações robóticas

Componentes de suspensão

As rótulas esféricas funcionam bem nessas situações.

Aplicações comuns de rolamentos autocompensadores de deslizamento radiais

Máquinas de construção

Usado em:

Escavadeiras

Guindastes

Carregadores

Equipamento de terraplenagem

Essas máquinas geram grandes forças e movimentos articulares frequentes.

Sistemas Automotivos

As aplicações incluem:

Sistemas de suspensão

Componentes de direção

Mecanismos de link

Equipamentos Industriais

Comumente encontrado em:

Sistemas hidráulicos

Máquinas de prensa

Equipamento de automação

Conjuntos mecânicos pesados

Equipamento Aeroespacial e de Defesa

Versões de alto desempenho são usadas onde a confiabilidade e o controle de peso são importantes.

Seleção de materiais para rolamentos autocompensadores de deslizamento

Diferentes aplicações requerem materiais diferentes.

A seleção de materiais afeta:

Resistência ao desgaste

Resistência à corrosão

Capacidade de carga

Vida útil

Fatores que afetam a vida útil do rolamento

Condições de carga

Cargas excessivas podem acelerar o desgaste.

Fatores importantes incluem:

Carga estática

Carga dinâmica

Força de impacto

Lubrificação

Para rolamentos lubrificados de aço sobre aço, a lubrificação adequada é essencial.

Isso ajuda:

Reduza o atrito

Evitar danos superficiais

Prolongue a vida útil

Ambiente Operacional

Condições ambientais como:

Pó

Umidade

Temperatura

Exposição química

pode influenciar o desempenho do rolamento.

Dicas de manutenção

Verifique se há folga excessiva

Maior movimento ou folga pode indicar desgaste interno.

Mantenha a lubrificação adequada

Para projetos lubrificados, siga os intervalos de lubrificação adequados.

Inspecione os componentes da conexão

Como os rolamentos autocompensadores são frequentemente instalados em juntas, os componentes adjacentes também devem ser verificados quanto a desgaste.
